Trzy nowe kartogramy ruchu już dostępne na drogi24.pl

Biblioteka generatorów kartogramów ruchu na portalu drogi24.pl została rozbudowana o kolejne trzy moduły.

Od dziś dostępne są:

• kartogram dla skrzyżowania trójwlotowego, w tym układu typu T,
• kartogram dla ronda dwuwlotowego,
• kartogram dla ronda trójwlotowego.

Tym samym zestaw narzędzi obejmuje już klasyczne skrzyżowania trzy- i czterowlotowe, skrzyżowania o przesuniętych wlotach oraz ronda o dwóch, trzech i czterech wlotach.

Jeden cel: mniej rysowania, więcej analizy

Przygotowanie kartogramu natężenia ruchu często zaczyna się od prostego zestawienia danych, ale szybko zmienia się w czasochłonne zadanie graficzne.

Trzeba prawidłowo przypisać wartości do poszczególnych relacji, zachować czytelność schematu, sprawdzić sumy na wlotach i wylotach, a następnie dopasować całość do dokumentacji.

Samo narysowanie kartogramu nie jest najważniejszą częścią pracy inżyniera ruchu. Znacznie większe znaczenie mają:

• kontrola jakości danych pomiarowych,
• analiza struktury kierunkowej ruchu,
• ocena warunków funkcjonowania skrzyżowania,
• identyfikacja problemów związanych z przepustowością i BRD,
• dobór właściwych rozwiązań projektowych.

Dlatego kolejne moduły generatora przejmują najbardziej powtarzalną część pracy: tworzenie uporządkowanego schematu i zestawień tabelarycznych.

Kartogram skrzyżowania trójwlotowego

Nowy generator został przygotowany dla skrzyżowań trójwlotowych, w tym powszechnie występujących układów typu T.

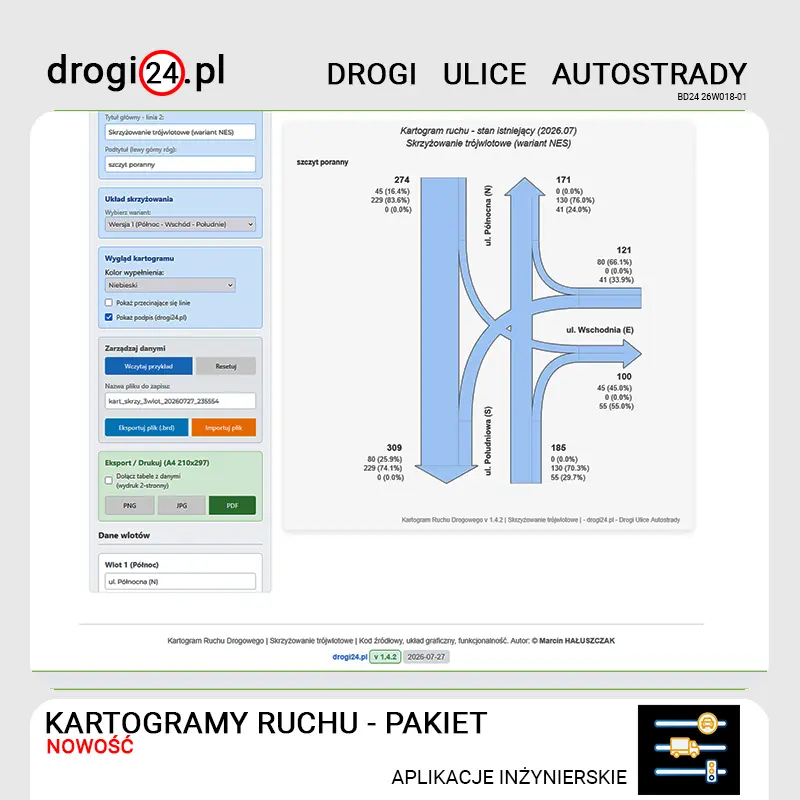

Użytkownik wprowadza wartości natężeń dla poszczególnych relacji, a aplikacja przedstawia je na czytelnym schemacie z podziałem na:

• relacje lewoskrętne,
• relacje prawoskrętne,
• przejazdy na wprost.

Takie skrzyżowania często występują na połączeniach dróg różnych klas i kategorii, przy włączeniach dróg lokalnych, na dojazdach do terenów inwestycyjnych oraz w projektach przebudowy istniejącego układu komunikacyjnego.

Kartogram może wspierać analizy ruchu, opracowania przepustowości, projekty organizacji ruchu oraz dokumentację projektową.

Kartogram ronda dwuwlotowego

Rondo dwuwlotowe jest układem mniej typowym niż klasyczne rondo trzy- lub czterowlotowe, ale występuje między innymi jako element uspokojenia ruchu, rozwiązanie stosowane przy zmianie przekroju drogi albo etap docelowej rozbudowy układu drogowego.

Generator pozwala przedstawić potoki ruchu pomiędzy dwoma wlotami oraz przygotować automatyczne zestawienie danych w formie tabelarycznej.

Narzędzie porządkuje wartości związane z wjazdem na rondo, ruchem na jezdni ronda i wyjazdem z układu. Dzięki temu użytkownik nie musi ręcznie dopasowywać szerokości strzałek i rozmieszczać opisów wokół wyspy centralnej.

Kartogram ronda trójwlotowego

Trzeci z nowych modułów został przygotowany dla rond trójwlotowych.

W tym przypadku istotne jest nie tylko przedstawienie natężeń na poszczególnych wlotach, ale również zachowanie czytelności relacji prowadzonych wokół wyspy centralnej.

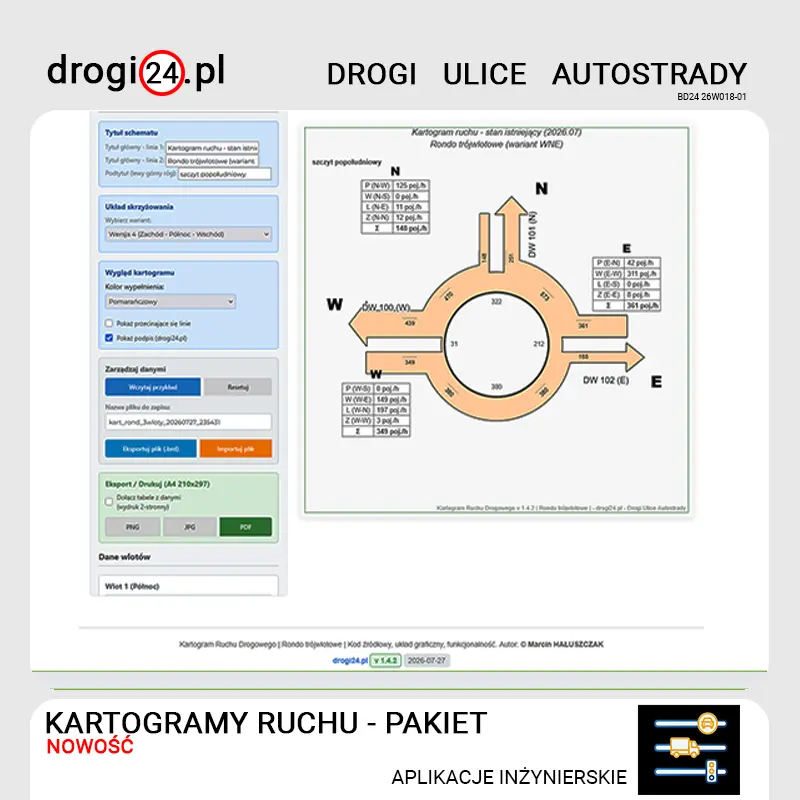

Generator tworzy schemat potoków ruchu i przygotowuje zestawienie relacji w formie tabeli krzyżowej. Pozwala to łatwiej kontrolować strukturę kierunkową ruchu i porównywać wartości pomiędzy poszczególnymi wlotami i wylotami.

Tak przygotowany kartogram może stanowić materiał pomocniczy przy:

• analizie funkcjonowania ronda,
• ocenie przepustowości,
• opracowaniu wariantów organizacji ruchu,
• analizach bezpieczeństwa ruchu drogowego,
• przygotowaniu raportów z pomiarów ruchu.

Sześć wariantów skrzyżowań w jednej bibliotece

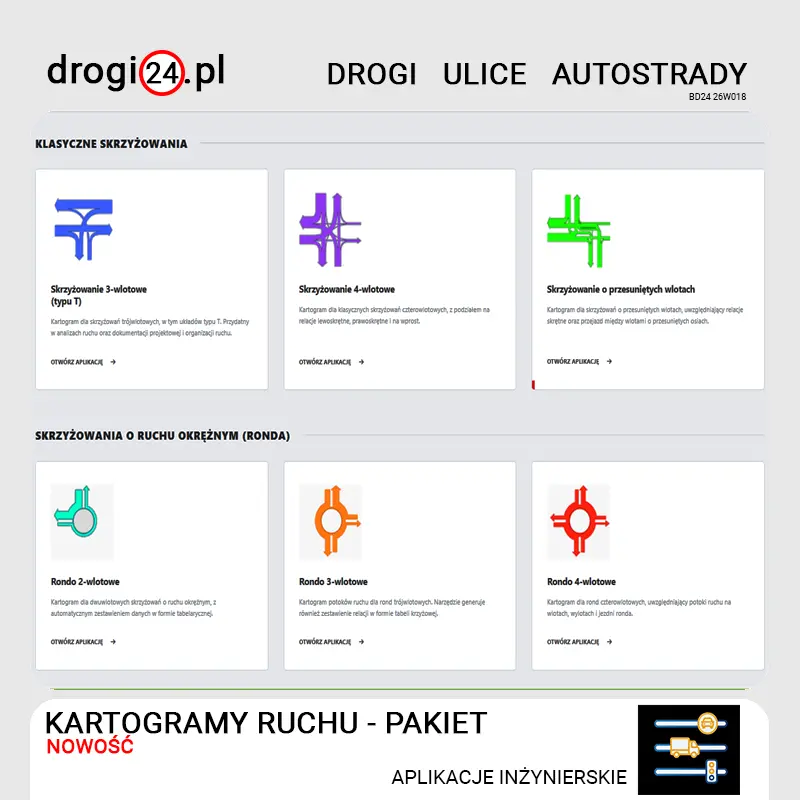

Po dzisiejszej aktualizacji dział kartogramów ruchu obejmuje sześć generatorów.

Klasyczne skrzyżowania

Skrzyżowanie 3-wlotowe typu T
Kartogram dla skrzyżowań trójwlotowych, przydatny w analizach ruchu, dokumentacji projektowej i projektach organizacji ruchu.

Skrzyżowanie 4-wlotowe
Generator dla klasycznych skrzyżowań czterowlotowych, z podziałem na relacje lewoskrętne, prawoskrętne i na wprost.

Skrzyżowanie o przesuniętych wlotach
Kartogram uwzględniający relacje skrętne oraz przejazdy pomiędzy wlotami o przesuniętych osiach.

Skrzyżowania o ruchu okrężnym

Rondo 2-wlotowe
Kartogram dla dwuwlotowych skrzyżowań o ruchu okrężnym, z automatycznym zestawieniem danych.

Rondo 3-wlotowe
Generator potoków ruchu z dodatkowym zestawieniem relacji w formie tabeli krzyżowej.

Rondo 4-wlotowe
Kartogram uwzględniający potoki ruchu na wlotach, wylotach i jezdni ronda.

Bez instalacji, konta i abonamentu

Wszystkie generatory działają bezpośrednio w przeglądarce internetowej.

Nie wymagają instalowania dodatkowego oprogramowania, zakładania konta ani logowania. Narzędzia są udostępnione bezpłatnie i mogą być wykorzystywane również przy opracowaniach komercyjnych.

Ich zadaniem jest skrócenie czasu potrzebnego na wykonanie powtarzalnych czynności graficznych i obliczeniowych.

Twój projekt, Twoje zasady.

Aplikacja rysuje, inżynier weryfikuje

Generator kartogramów jest narzędziem wspomagającym pracę, a nie systemem podejmującym decyzje projektowe.

Poprawność otrzymanego kartogramu zależy przede wszystkim od:

• jakości i kompletności danych wejściowych,
• prawidłowego przypisania relacji ruchu,
• przyjętej metody pomiaru,
• zgodności schematu z rzeczywistym układem drogowym,
• właściwej interpretacji wyników.

Każdy kartogram i każde zestawienie tabelaryczne należy sprawdzić przed wykorzystaniem w analizie, projekcie organizacji ruchu, dokumentacji technicznej lub opracowaniu dotyczącym BRD.

Aplikacja automatyzuje przygotowanie schematu. Odpowiedzialność za ocenę danych i wnioski nadal pozostaje po stronie inżyniera.

Sprawdź nowe generatory

Wybierz odpowiedni rodzaj skrzyżowania, wprowadź dane pomiarowe, wygeneruj kartogram i sprawdź przygotowane zestawienia.

Od surowych danych do uporządkowanego schematu — bez ręcznego rysowania, instalacji i logowania.

[OTWÓRZ BIBLIOTEKĘ KARTOGRAMÓW RUCHU]

Dzisiejsza aktualizacja zamyka podstawowy zestaw generatorów dla najczęściej spotykanych układów skrzyżowań. Nie zamyka jednak rozwoju całego projektu.

To dopiero kolejny etap budowy narzędzi, które mają pozwolić inżynierowi przeznaczyć więcej czasu na analizę, a mniej na powtarzalne przygotowywanie grafiki.
