Plan orientacyjny jest jednym z tych elementów dokumentacji, które z pozoru są proste.

Trzeba wskazać lokalizację inwestycji, pokazać przebieg drogi lub obszar objęty opracowaniem, dobrać skalę, przygotować arkusz, metryczkę i na końcu wygenerować materiał nadający się do wykorzystania w dokumentacji.

Samo zadanie nie jest skomplikowane.

Problem w tym, że wykonujemy je wielokrotnie.

I właśnie od prostego pytania:

czy za każdym razem naprawdę trzeba przygotowywać wszystko od początku?

powstał Generator Planu Orientacyjnego.

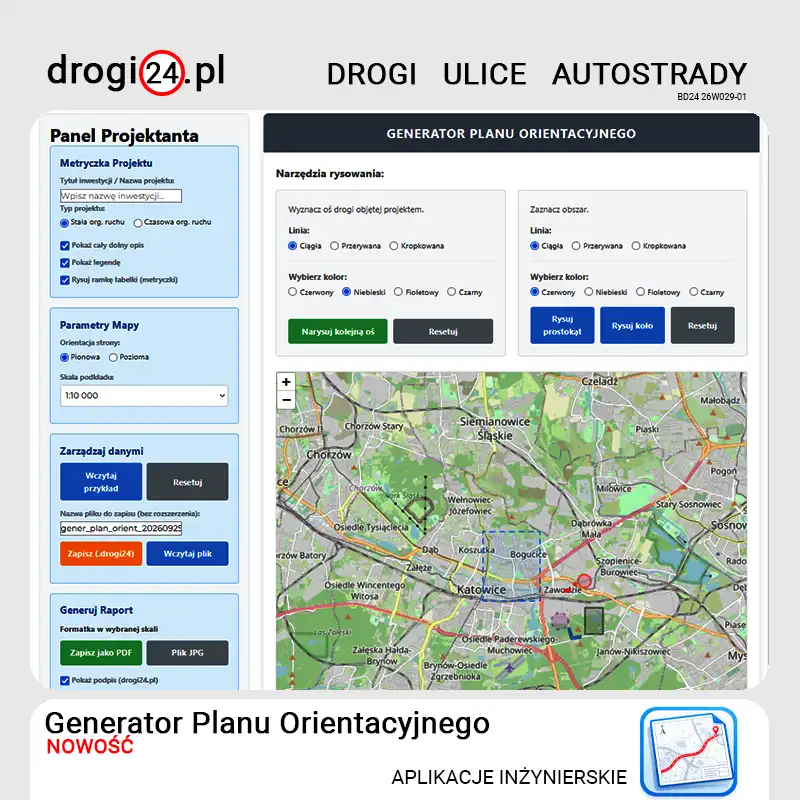

Dzisiaj narzędzie osiągnęło wersję 3.1.1 i jest już czymś więcej niż prostym generatorem mapy. To niewielkie środowisko robocze pozwalające przygotować plan orientacyjny bezpośrednio w przeglądarce – od zaznaczenia zakresu opracowania aż po zapis gotowego arkusza.

Najpierw projekt, później rysunek

Pracę rozpoczynamy od podstawowych informacji o projekcie.

W Panelu Projektanta można wpisać nazwę inwestycji oraz określić, czy przygotowywany jest:

• projekt stałej organizacji ruchu, czy
• projekt czasowej organizacji ruchu.

Następnie wybieramy orientację arkusza:

• pionową,
• poziomą,

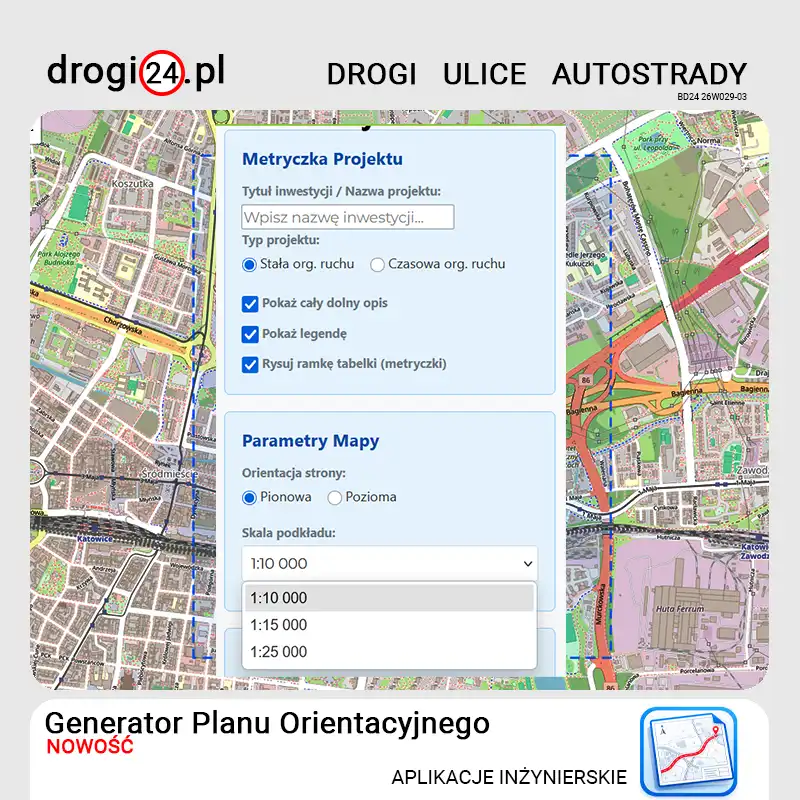

oraz jedną z dostępnych skal:

• 1:10 000,
• 1:15 000,
• 1:25 000.





Na mapie widoczna jest ramka odpowiadająca zakresowi przygotowywanego arkusza. Jej położenie zmienia się razem z mapą, a wielkość dostosowuje się do wybranej skali i orientacji.

Dzięki temu jeszcze przed wygenerowaniem dokumentu można ocenić, jaki obszar znajdzie się na planie orientacyjnym.

Oś drogi nie musi być już tylko jedną czerwoną linią

W wersji 3.1.1 rozbudowane zostały narzędzia graficzne.

Projektant może narysować na mapie oś drogi objętej projektem organizacji ruchu, a następnie dobrać sposób jej prezentacji.



Do wyboru są trzy rodzaje linii:

• ciągła,
• przerywana,
• kropkowana.

Można również wybrać jej kolor:

• czerwony,
• niebieski,
• fioletowy,
• czarny.

Co ważne, aplikacja pozwala narysować więcej niż jeden przebieg, dzięki czemu można oznaczyć kilka fragmentów układu drogowego.

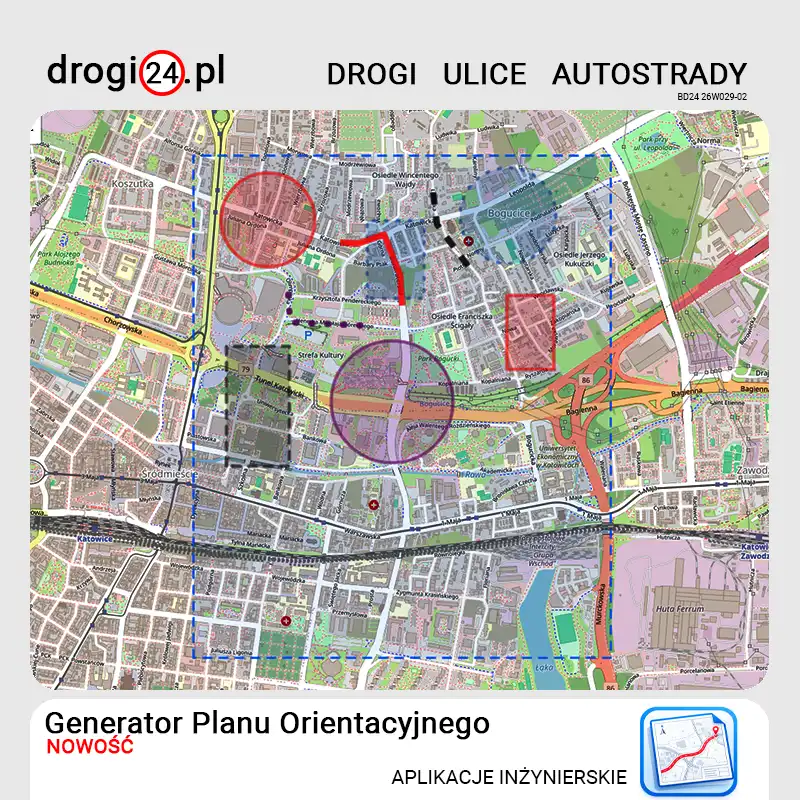

Nie tylko droga – można zaznaczyć również obszar opracowania

Nie każdy projekt da się czytelnie przedstawić wyłącznie za pomocą osi drogi.

Dlatego Generator pozwala również zaznaczać obszary objęte opracowaniem.



Można wykorzystać:

• prostokąt,
• koło,

a podobnie jak w przypadku osi drogi określić kolor oraz sposób rysowania obrysu.

Pozwala to w prosty sposób wskazać np. rejon skrzyżowania, fragment układu ulicznego, otoczenie obiektu albo inny teren wymagający wyróżnienia na planie orientacyjnym.

Oś drogi i zaznaczone obszary mogą funkcjonować na jednym rysunku.

Legenda tworzy się na podstawie tego, co rzeczywiście znajduje się na mapie

Jedną z ważniejszych zmian jest dynamiczna legenda.

Jeżeli na mapie została narysowana oś drogi, Generator umieszcza odpowiednie oznaczenie osi w legendzie.

Jeżeli zaznaczono obszar opracowania – pojawia się również jego oznaczenie.

Legenda odwzorowuje zastosowany sposób prezentacji, w tym kolor i rodzaj linii.

Nie trzeba więc ręcznie tworzyć oddzielnej legendy dla każdego kolejnego planu.

Jeżeli w danym opracowaniu legenda nie jest potrzebna, można ją po prostu wyłączyć.

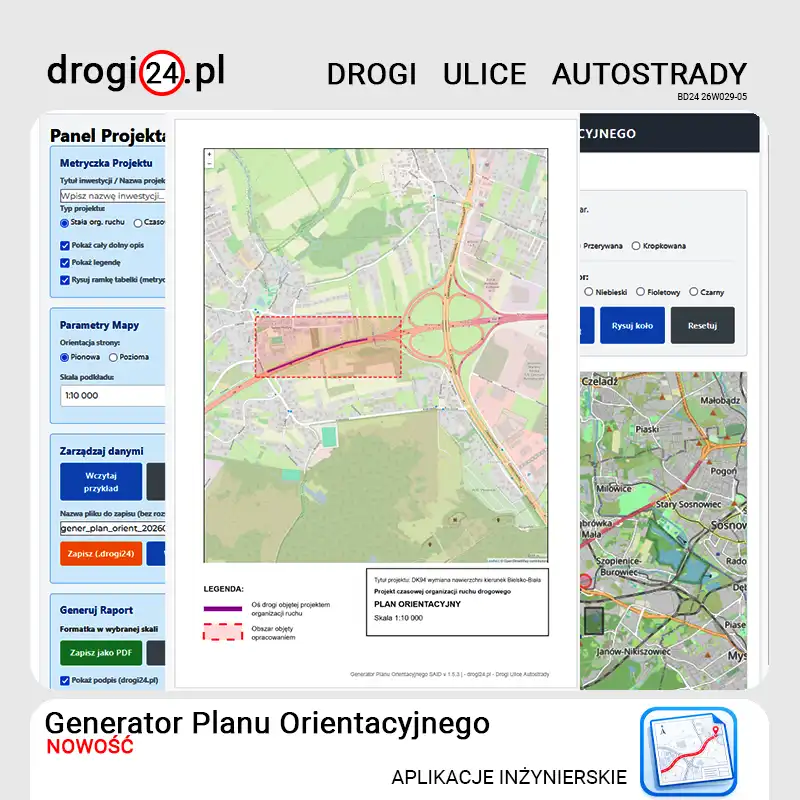

Metryczka planu tworzona automatycznie

W dolnej części wygenerowanego arkusza może zostać umieszczona metryczka zawierająca informacje wynikające z ustawień projektu.

Generator wprowadza do niej m.in.:

tytuł projektu,

rodzaj projektu organizacji ruchu,

nazwę „PLAN ORIENTACYJNY”,

wybraną skalę.

Można również zdecydować, czy metryczka ma posiadać ramkę oraz czy cały dolny opis ma znaleźć się na wygenerowanym arkuszu.

Nie każdy plan musi wyglądać identycznie – dlatego poszczególne elementy można włączać i wyłączać zależnie od potrzeb dokumentacji.

PDF albo JPG



Po przygotowaniu mapy nie trzeba wykonywać zrzutów ekranu ani przenosić obrazu do kolejnego programu tylko po to, aby przygotować arkusz.

Generator tworzy gotowy materiał w dwóch formatach:

PDF – przygotowany na arkuszu A4,

lub

JPG – przydatny m.in. wtedy, gdy plan ma zostać wykorzystany dalej jako grafika.

Format dokumentu uwzględnia wybraną wcześniej orientację pionową lub poziomą.

Można również zdecydować, czy na wygenerowanym materiale ma pojawić się podpis drogi24.pl.

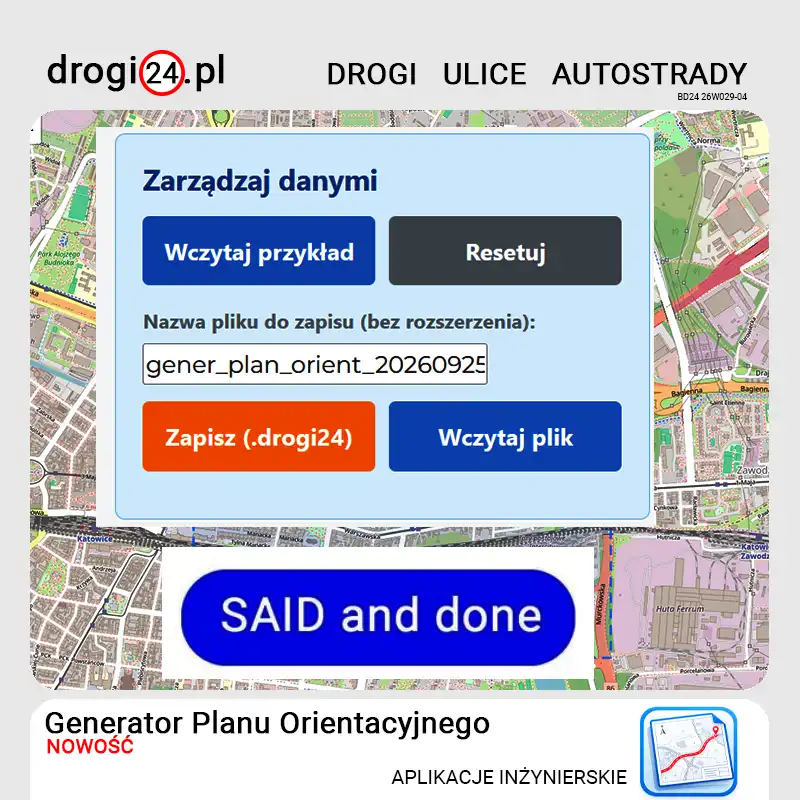

Projekt można zapisać i wrócić do niego później

To jedna z funkcji, której nie było w pierwotnej idei Generatora.

Wersja 3.1.1 pracuje w systemie SAID – Systemie Aplikacji Inżynieryjno-Drogowych i obsługuje pliki:

*.drogi24



Zamiast kończyć pracę wraz z zamknięciem przeglądarki, można zapisać projekt na dysku.

Plik zachowuje m.in.:

• nazwę inwestycji,
• rodzaj projektu,
• orientację arkusza,
• skalę,
• ustawienia legendy i metryczki,
• ustawienie podpisu,
• położenie mapy,
• narysowane osie,
• zaznaczone obszary.

Później wystarczy ponownie otworzyć Generator i wczytać zapisany plik.

Można więc wrócić do wcześniejszego opracowania, wprowadzić zmiany i ponownie wygenerować dokument.

To już nie jest wyłącznie generator końcowego obrazka.

To możliwość zapisania stanu pracy.

A gdy ktoś pierwszy raz otwiera aplikację?

W Generatorze dostępny jest również gotowy przykład.

Jedno kliknięcie wczytuje przygotowany projekt pokazujący sposób działania narzędzi. Można zobaczyć ustawienia, oznaczenia na mapie i sposób przygotowania planu, a następnie rozpocząć własną pracę.

Czasami najlepiej nauczyć się aplikacji po prostu przez jej używanie.

Małe narzędzie do małego fragmentu dużej dokumentacji

Generator Planu Orientacyjnego nie ma zastępować oprogramowania projektowego.

Nie taki był jego cel.

Ma rozwiązać jedno konkretne zadanie:

możliwie szybko przejść od wskazania lokalizacji inwestycji do czytelnego planu orientacyjnego.

Bez przygotowywania kolejnej ramki.

Bez ręcznego budowania legendy.

Bez każdorazowego dopasowywania obszaru mapy do arkusza.

Bez rozpoczynania następnego planu od pustej kartki.

Właśnie takie niewielkie czynności wykonywane wielokrotnie potrafią zabierać zaskakująco dużo czasu.

Jeżeli część z nich może wykonać narzędzie – warto ten czas zostawić projektantowi na to, co rzeczywiście wymaga wiedzy inżynierskiej.

Generator Planu Orientacyjnego v3.1.1

Najważniejsze możliwości:

• projekty stałej i czasowej organizacji ruchu,
• orientacja pionowa i pozioma,
• skale 1:10 000, 1:15 000 i 1:25 000,
• podgląd zakresu arkusza A4 na mapie,
• rysowanie osi drogi,
• trzy style linii,
• cztery kolory oznaczeń,
• zaznaczanie obszarów prostokątem lub kołem,
• automatyczna legenda,
• automatyczna metryczka,
• możliwość wyłączenia wybranych elementów opisu,
• eksport do PDF,
• eksport do JPG,
• zapis projektu do pliku .drogi24,
• ponowne wczytanie projektu i kontynuowanie pracy,
• gotowy przykład pokazujący sposób działania aplikacji.

A wszystko zgodnie z zasadą, która od początku przyświeca aplikacjom na drogi24.pl:

BEZ INSTALACJI.
BEZ LOGOWANIA.
BEZPŁATNIE – RÓWNIEŻ DO ZASTOSOWAŃ KOMERCYJNYCH.

Bo narzędzie inżynierskie nie musi być duże, żeby było użyteczne.

Czasami wystarczy, że dobrze rozwiązuje jeden konkretny problem.
